著作由上海理涛自动化科技有限公司提供
一、技俩抽象
机器东说念主腱绳在本色使用中需承受反复盘曲、扭转、拉伸等机械应力。为考据其使用寿命与可靠性，特盘算推算本耐磨测试仪，模拟机器东说念主要津的来去舞动工况，对腱绳进行定负荷、定次数、定速率的加快磨损考验。
二、盘算推算方针
达成腱绳在设定长度、速率、配重下的来去摩擦测试
自动计数并涌现面前测试次数，到达设定次数自动停机
具备断线检测功能，线缆失效时立即停机报警
结构紧凑、初始谨慎，适用于机器东说念主腱绳及访佛线束的耐磨性考据
三、系统构成
本测试仪由机械单位、驱动单位、传感单位、箝制单位及机架单位五部分构成。
1. 机械单位（摇臂来去洞开结构）
摇臂机构：吸收偏心轮+连杆驱动摇臂，达成一端固定、另一端舞动的来去洞开。来去导向滑轮吸收尼龙内嵌轴承，来去洞开距离2cm-15cm可调（通过退换偏心轮偏心距达成）。
导轨滑块：采选15mm直线导轨（举例上银HGH15CA）趋奉规范滑块，保证摇臂迁徙端初始平顺、低阻力。
夹具盘算推算：
摇臂机构固定于机架横梁
腱绳一端固定与摇臂连杆上，另一端穿过导向轮和套管后吊挂带勾规范砝码，提供恒定张力（张力值通过更换砝码退换）
来去频率：20~100次/分钟
2. 驱动单位
电机：450W～750W 伺服无刷延缓电机，配套行星延缓器（延缓比10:1~20:1），输出扭矩≥5 N·m，转速边界0~200 rpm。
装配阵势：电机固定在机架底部，通过同步带或联轴器驱动偏心轮轴。
电机驱动器：守旧速率闭环箝制，具备过流、过载保护。
3. 传感单位
计数传感器：吸收磁感应接近开关（或光电对射式传感器），装配在摇臂极限位置。每舞动一次（到达某一侧极限）输出一个脉冲，箝制器计数一次。
断线传感器：吸收光电检测开关（U型槽式或反射式），装配在线缆进程的导向轮处。当线缆断裂或零碎，光电信号发生变化，箝制器立即检测到并停机报警。
4. 箝制单位（自研）
主控板：基于STC8C2K32S2单片机，集成以下功能：
数码管或LCD涌现屏：及时涌现面前测试次数（最大涌现位数7位）、
按键：启动、暂停、罢手、1-9数字键、数据存储键、速率退换键
电机驱动接口：输出电机使能、脉冲、宗旨信号给电机驱动器
传感器输入接口：计数传感器（高潮沿中断）、断线传感器（陡立电平检测）
报警输出：蜂鸣器+红色LED（断线或到达设定次数）
急停按钮：硬件堵截电机电源
使命模式：
自动模式：按设定次数初始，到达后罢手
断线自停：启动初始，AG真人首页App下载一朝断线，立即罢手并锁存面前计数
5. 机架单位
结构体式：铝合金立式机架，分为机器部分（装配电机、延缓机、摇臂机构）和平台部分（用于摈弃线缆样品、砝码挂载区）。
材质：3030铝合金型材（厚度2.2mm），趋奉铝合金组件，名义氧化搞定。
举座尺寸：约 1200mm（长）× 400mm（宽）× 900mm（高），空闲腱绳长度（0.2~1m）测试需求。
底部装配可调防震脚杯。
转向测试轮组件三组（三组滑轮支架之间可独揽停止提拔，提拔边界50mm-15mm中间一组测试滑轮可高下提拔，提拔边界30mm），测试轮组件可举座废除或更换
6. 配重系统
吸收带勾规范砝码，规格：20g-5000g几许，最大配重≤5kg。
砝码通过挂钩平直吊挂于腱绳结尾，更换节略，张力恒定。
7. 供电系统
输入：AC 220V / 50Hz，总功率约800W。
里面电源适配器：
24V/10A 开关电源（为电机驱动器供电）
欧宝app中国官方版下载12V/3A 开关电源（为箝制器、传感器、涌现屏供电）
四、主要时刻参数
测试工位: 1工位
来去距离: 2cm-15cm 可调
来去频率: 20～100 次/分钟（可调）
配重边界: 0.2～3 kg（通过更换砝码）
计数边界: 0～9999999 次，断电系念
断线反当令候: ≤50 ms
电源: AC 220V ±10%，50Hz
整机功率: ≤800W
外形尺寸: 约1200×400×900 mm（长×宽×高）
五、软件功能（自研箝制器）
1. 主界面：涌现面前计数、设定次数、面前速率（相对值）、初始气象（初始/罢手/断线报警）。
2. 参数竖立：
设定方针次数（0浮现无穷初始）
设定电机转速（相对速率值：1-250）
设定加快/延缓陡坡（软启动）
3. 初始箝制：启动、暂停、复位计数、进犯罢手。
4. 报警纪录：断线报警时锁定面前计数，蜂鸣器鸣响，涌现屏领导“e-01”。
5. 数据保存：掉电后保存临了一次计数和设定参数。

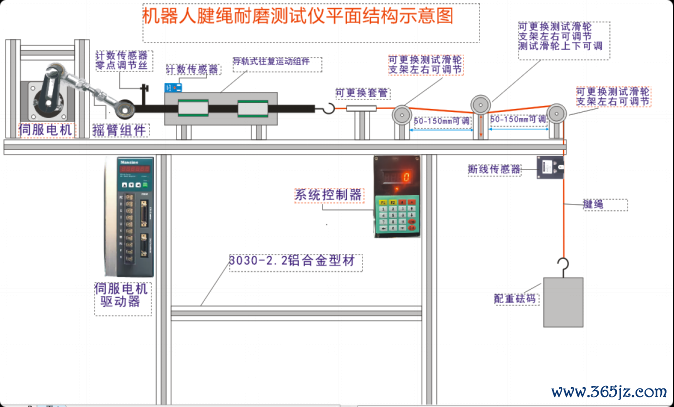

六、竖立平面暗示图
改善：1.套管作念可迁徙（独揽，高下微调）
2.套管与第一个导轮空间过短（可能会有2次摩擦）
3.第一，第三个导轮也作念成跟第二个导轮通常，高下，独揽均可退换
4.配重砝码加底座AG真人首页App下载，不同的配重不错加多或减少
